TB2鈦合金是我國研制的一種亞穩定β型鈦合金[1-2]，其名義成分為Ti-5Mo-5V-8Cr-3Al，β相穩定系數為1.98，在固溶狀態下具有良好的工藝塑性、冷成形性和焊接性能，經時效處理后具有高強、高韌性能，是典型的高強鈦合金。因其良好的綜合性能，主要用于制造衛星波紋殼體、星箭連接帶及各類鉚釘、螺釘、螺栓等[3]。

TB2鈦合金中不僅加入了大量可與鈦形成連續固溶體的Mo和V元素，還加入了可與鈦形成化合物的Al和Cr元素，故其固溶時效強化效果十分顯著[4-5]。不同產品類型及加工工藝對應著不同的最佳固溶時效制度。緊固件用小規格TB2鈦合金棒材在固溶狀態下具有良好的塑性和冷成形性，在固溶時效狀態下具有超高的強度，可滿足航空航天緊固件對該材料的要求。

固溶＋預拉伸變形＋時效是把加工硬化和時效強化結合起來的一種低溫形變熱處理技術，是金屬材料強化的重要手段[6-7]。對于亞穩定β型鈦合金，固溶后的預拉伸變形對其α相的析出有促進作用，與常規固溶＋時效相比較效果更佳，是目前提高鈦合金強度最有效和最有前景的方法之一[8]。因此，研究了固溶、固溶＋時效及固溶＋預拉伸變形＋時效的熱處理制度對緊固件用小規格TB2鈦合金棒材組織與性能的影響，從組織形貌等方面分析了其強化機理，確定最佳熱處理制度，以期為我國緊固件用超高強、高韌鈦合金棒材的研制與生產提供數據支撐。

1、實驗

實驗材料為真空自耗電弧爐(VAR)2次熔煉的φ500mm的TB2鈦合金鑄錠，其化學成分滿足GB/T3620.1—2016《鈦及鈦合金牌號和化學成分》要求，采用連續升溫金相法測得鑄錠相變點為765℃。鑄錠經鍛造、軋制、拉伸等工序制備成φ11.2mm的棒材，其組織形貌為粗大的β晶粒及彌散分布的細小α晶粒，如圖1所示。

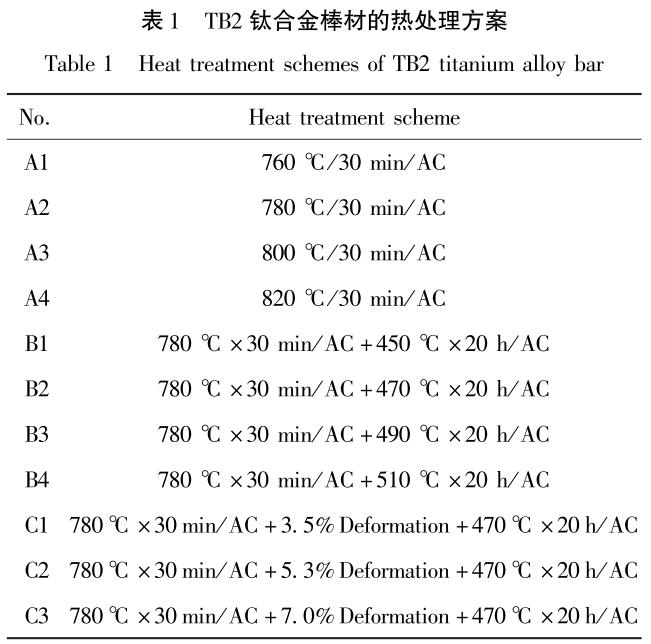

按照表1方案對TB2鈦合金棒材進行熱處理，其中，Ａ1~Ａ4研究固溶溫度對棒材組織與性能的影響，Ｂ1~Ｂ4研究時效溫度對棒材組織與性能的影響，Ｃ1~Ｃ3研究固溶后不同預變形量對棒材時效態組織與性能的影響。

按照GB/T5168—2020《鈦及鈦合金高低倍組織檢驗方法》加工金相試樣，采用ＡＸＩＯＶＥＲＴ200ＭＡＴ光學顯微鏡觀察顯微組織。按照GB/T228.1—2021《金屬材料拉伸試驗第1部分:室溫試驗方法》 加工拉伸試樣，采用ＩＮＳＴＲＯＮ5885電子萬能材料拉伸試驗機測試室溫拉伸性能。

2、結果與分析

2.1固溶溫度對棒材組織與性能的影響

圖2為TB2鈦合金棒材經不同溫度固溶處理后的顯微組織。固溶溫度為760℃時，因固溶溫度在相變點以下，組織中存在少量未完全轉變的α相，β相平均晶粒尺寸為26.7μm(圖2ａ)。固溶溫度為780℃時，因固溶溫度超過相變點，α相幾乎全部溶解，只有β相保留下來，在晶界和晶粒內部開始重新形核并長大，平均晶粒尺寸達31.8μm(圖2b)。

隨著固溶溫度的繼續升高，平均晶粒尺寸持續增大，但增幅變緩(圖2ｃ、2ｄ)。

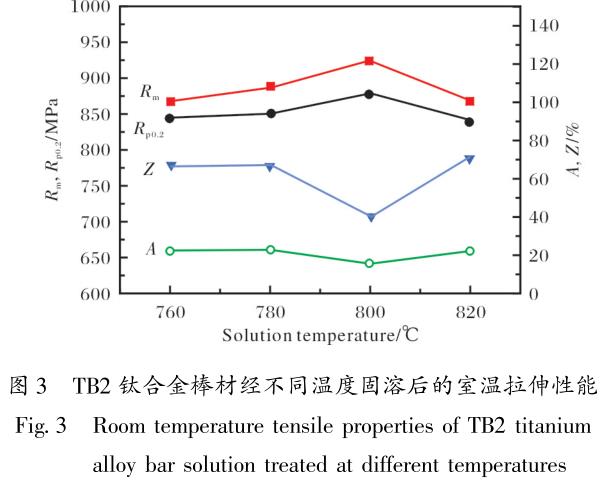

圖3為TB2鈦合金棒材經不同溫度固溶后的室溫拉伸性能。從圖3可以看出，固溶溫度低于800℃時，隨著固溶溫度的升高，棒材的抗拉強度逐漸升高。780℃固溶時棒材抗拉強度為886MPa，伸長率達到最高值23.3％。

800℃固溶時抗拉強度達到了最大值923MPa，但此時對應的伸長率最低，僅為16％。這是因為該溫度下α相幾乎全部溶解，固溶強化效應達到最大。隨著固溶溫度的進一步升高，β晶粒粗化，棒材強度降低。經780℃固溶后，TB2鈦合金棒材強度和塑性達到最佳匹配，故選擇780℃為最佳固溶溫度。

2.2 時效溫度對棒材組織與性能的影響

圖4為TB2鈦合金棒材經780℃固溶＋不同溫度時效后的顯微組織。從圖4可以看出，不同溫度時效處理后的TB2鈦合金棒材中β晶粒內分布著含量不同的α相晶粒，晶粒度等級為7級。隨著TB2鈦合金棒材時效溫度的升高，析出的α相體積分數先增加后減少。這是由于β穩定元素含量較高的亞穩定β鈦合金在固溶過程中有大量不穩定的殘余β相保留，這些殘余β相在時效過程中會發生分解[9]。

450℃時效時，由于時效溫度低，形核驅動力大，α相容易形核，但擴散困難，彌散析出的α相相對較少(圖4ａ)。470℃時效時，α相形核驅動力大，擴散也較容易，β晶粒內析出大量彌散分布的α相(圖4ｂ)。490℃時效時，在等軸β晶界附近析出的α相比較粗大，β晶粒內部出現α相亮斑，但晶內析出α相的體積分數有一定下降(圖4ｃ)。這是由于時效溫度升高，α相形核困難，導致析出的α相數量減少。510℃時效時，α相的長大速率非常快，在β晶界和晶粒內均析出片層狀α相(圖4ｄ)。這是由于時效溫度過高，導致亞穩定β相分解生成群集的片狀α相[9]。

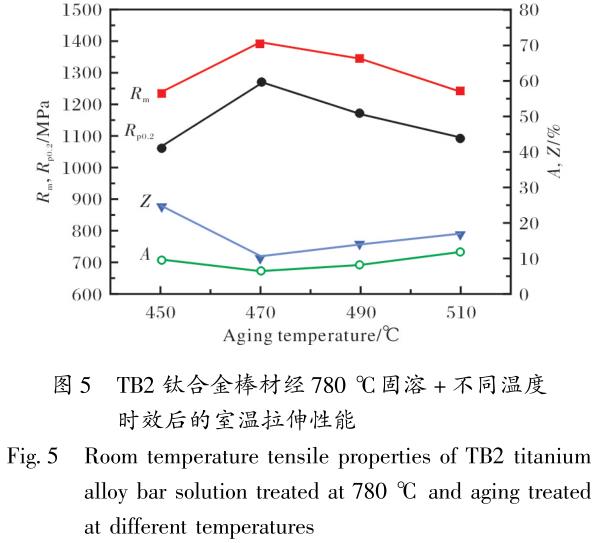

圖5為TB2鈦合金棒材經780℃固溶＋不同溫度時效后的室溫拉伸性能。從圖5可以看出，隨著時效溫度的升高，棒材強度呈先升高后下降的趨勢，延伸率和斷面收縮率則相反。這與時效過程中析出α相的體積分數有密切關系[10]。

450℃時效時，TB2鈦合金抗拉強度較低，僅為1234MPa。這是由于時效溫度較低，β晶粒雖易形核α相，但擴散困難，彌散析出的α相較少。470℃時效時，棒材抗拉強度達到了最高值11392MPa，伸長率最低，此時強度和塑性均滿緊固件對TB2鈦合金棒材性能的要求(Rm≥1370MPa，Ａ≥7％)。490℃時效時，棒材抗拉強度相比470℃時下降了3.7％。

510℃時效時，棒材抗拉強度較470℃時效下降了11％，而此時延伸率達到最高。

2.3固溶后預拉伸變形對棒材組織與性能的影響

圖6為TB2鈦合金棒材經780℃固溶＋不同預拉伸變形＋470℃時效后的顯微組織。與固溶后直接時效相比較，固溶＋預拉伸變形＋時效后的顯微組織中晶粒有一定細化，沿晶界析出了少量彌散分布的片狀α相，再結晶現象有增強趨勢，并且隨著預拉伸變形量的增加，這種特征更為明顯。這是因為預拉伸變形過程中引入了大量的位錯、層錯等缺陷，這些晶格缺陷在后續時效過程中為次生α相形核提供位點，誘導次生片層α相快速形核并在晶粒內部和晶界析出[11]。隨著預拉伸變形量的增大，位錯纏結加劇，基體內位錯密度提高，析出的次生α相尺寸增大，數量增多。

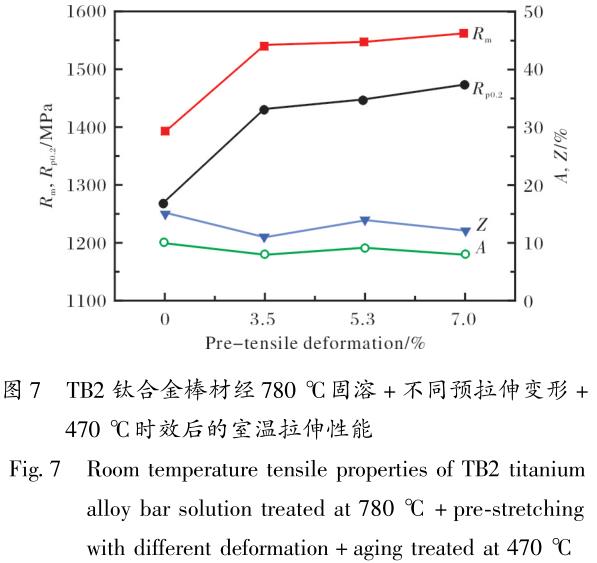

圖7為TB2鈦合金棒材經780℃固溶＋不同預拉伸變形＋470℃時效后的室溫拉伸性能。從圖7可以看出，增加預拉伸變形工序后，棒材的室溫抗拉強度較固溶后直接時效提高了近10％，達到1500MPa以上。這是由于固溶后的預拉伸變形會產生大量的位錯及高的晶格畸變，為時效時析出相的形成提供了有效的核心[12]，因而棒材強度大幅升高。隨著預拉伸變形量從3.5％提升至7.0％，棒材的室溫抗拉強度雖逐漸升高，但增幅較小，伸長率、斷面收縮率呈先升高后降低趨勢。經780℃固溶＋5.3％預拉伸變形＋470℃時效處理后，TB2鈦合金棒材的抗拉強度為1544MPa，延伸率為9％，強度和塑性達到最佳匹配。

3、結論

(1)TB2鈦合金棒材經固溶處理后，隨著固溶溫度的升高，組織中α相逐漸消失，β晶粒尺寸逐漸增大?隨著固溶溫度的升高，棒材強度先升高后降低，780℃固溶時強度和塑性達到最佳匹配。

(2)TB2鈦合金棒材經固溶＋時效處理時，隨著時效溫度的升高，β晶粒內部和晶界析出的次生α相體積分數先增加后減少，晶粒尺寸也由細小變?yōu)榇执螅⒃?10℃時出現了片狀形貌；隨著時效溫度的升高，棒材強度先升高后降低，在470℃時達到最高值，為1392MPa。

(3)TB2鈦合金棒材經固溶＋預拉伸變形＋時效熱處理后，晶粒細化，次生片狀α相含量增多，強度較固溶后直接時效提高了近10％。經780℃固溶＋5.3％預拉伸變形＋470℃時效處理后，棒材抗拉強度達到1544MPa，延伸率達到9％，此時強度和塑性達到最佳匹配。

參考文獻

[1]張翥，王群驕，莫畏.鈦的金屬學和熱處理[Ｍ].北京:冶金工業出版社，2009.

[2]樊夢婷，楊華斌，曹繼敏.TB2鈦合金直絲加工工藝改進及優化[Ｊ].鈦工業進展，2013，30(3):28-31.

[3]李蒙，鳳偉中，關蕾，等.航空航天緊固件用鈦合金材料綜述[Ｊ].有色金屬材料與工程，2018，39(4):49－53.

[4]于順兵，李德富，陳海珊，等.鈦合金TB2熱軋棒材組織與性能的試驗研究[Ｊ].稀有金屬，2005，29(3):275-278.

[5]倪沛彤，韓明臣，張英明，等.熱處理制度對TB2鈦合金帶材力學性能及顯微組織的影響[Ｊ].鈦工業進展，2012，29(6):19-21.

[6]尹志民，蔣蓉蓉，李建湘，等.固溶后預冷拉伸變形對時效態ＨＳ755合金組織和性能的影響[Ｊ].鋁加工，2009(6):8-11.

[7]宋振亞，張臨財，任衍彪，等.預應變時效對Ti-2.5Cu合金力學性能的影響[Ｊ].鈦工業進展，2019，36(6):24-30.

[8]付朝政.低溫形變熱處理對ＴＣ4鈦合金組織及力學性能的影響研究[Ｄ].成都:西南石油大學，2018.

[9]趙永慶，陳永楠，張學敏，等.鈦合金相變及熱處理[Ｍ].長沙:中南大學出版社，2012.

[10]李思蘭，侯智敏，尹雁飛，等.熱處理對熱加工態TB2鈦合金顯微組織及力學性能的影響[Ｊ].鈦工業進展，2015，32(6):31-35.

[11]伍貴成，劉會群，馮春，等.固溶時效及預拉伸變形對Ti-5.5Al-2Zr-1Mo-2.5V合金管材組織演化及強韌性的影響[Ｊ].中國有色金屬學報，2022，32(3):741－751.

[12]葛鵬，趙永慶，周廉.β鈦合金的強化機理[Ｊ].材料導報，2005，19(12):52-55.
